套筒调节阀和单座调节阀的区别

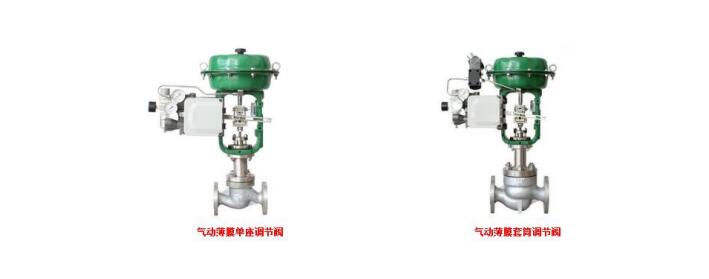

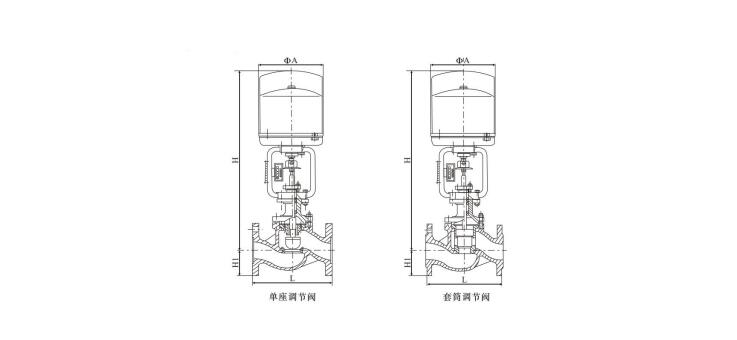

    套筒调节阀和单座调节阀的区别单座式调节阀（以下简称单座式）和套筒式调节阀（以下简称套筒式），主要是阀芯结构不一样，单座式适合压差小、泄露量小的工况；套筒式则适合压差大、泄露量无特别要求的工况。

    单座式只有一个阀芯和阀座，通过调节阀芯和阀座的间隙节流，在低压、小口径工况有较好性能，密封性好。.

    从压力角度，当阀门前、后压差较大时，应选用套筒式，不宜选用单座式；从流速角度，单座式适用在低流速工况，套筒式能够很好的阻挡住介质对阀座和阀芯的冲击磨损，适合高流速场合；从使用性能角度，套筒式组件对称布置，流体动能集中消耗在套筒中央，受涡流产生的冲击力减弱，因此阀门内件不易损坏，产生的噪音也相对较小，比较适用于阀前后压差较高的场合。单座式相对套筒式密封性好，适用于要求牢靠性及关闭性能高的高温、低温及阀前后压差不大的场台。

    套筒式的套筒与阀瓣为间隙配合，套筒上开有多个节流窗口，窗口的形状决定了调节阀的流量特性，窗口的面积大小影响调节阀的流量系数 Cv。阀座采用自对中无螺纹卡入式结构，阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副，确保阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数 Cv。阀瓣上平行于轴向有对称分布的平衡孔，使阀瓣上下端面的腔室连通，这样阀内介质作用在阀瓣轴向上的力大部分相互抵消，介质在阀杆上产生的不平衡力就非常小。

    单座式阀体内有一个阀芯和一个阀座，具有泄漏量小的特点。该阀不平衡力大，其允许压差较双座阀小，在高压差、大口径时，需要配上阀门定位器。公称通径≥25mm 的阀为双导向结构，只要改变阀杆与阀芯的连接位置就可实现气开或气闭。

    套筒式可以看做在单座式的阀芯部位加了个套子，把阀芯罩住，其节流还是通过调节阀芯和阀座的间隙进行流路和压力的调节，套上开有窗口或小孔，作用有 2 个，其一，对阀芯进行导向，抑制阀芯震动，减小噪音；其二，套上的孔形成一级减压功能。因此，套筒阀的工作压力比单座阀高，震动和噪音小，密封性能优越。
