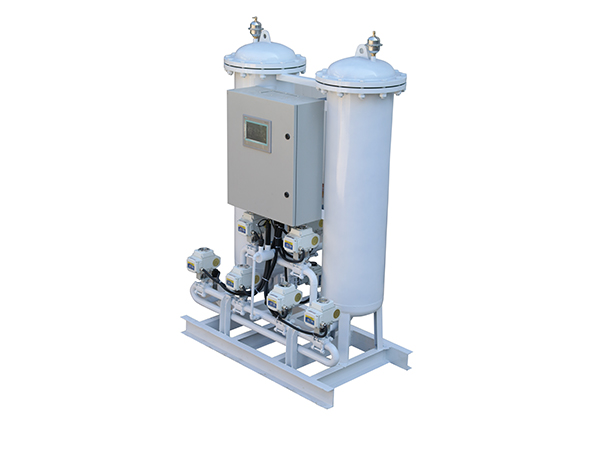

SD-CT-DA系列冷凝水除铁装置
1、产品型号：SD-CT-DA系列冷凝水除铁装置
2、设备组成：双罐并联运行
3、进水要求：介质温度≤200℃，总含铁量≤5.0 mg/L，PH值7-9
4、出水指标：总铁含量≤0.3mg/L
产品详情
1、产品型号：SD-CT-DA系列冷凝水除铁装置2、设备组成：双罐并联运行 3、进水要求：介质温度≤200℃，总含铁量≤5.0 mg/L，PH值7-94、出水指标：总铁含量≤0.3mg/L 5、设备特点： 1、结构紧凑：设备采用撬装设计，所有部件集成于撬架之上，搬运、安装、维护方便，占用空间小，对地面压力均衡，具有减振消噪功能。 2、材料甄选：过滤器罐体采用了SS304不锈钢，管道、阀门均选用ss304材质，耐化学腐蚀性能强，使用寿命长。（注：撬架材质为碳钢） 3、控制可靠：整套系统采用西门子S7-200控制，全自动运行。根据水质监测数据或压力传感器信号，有序控制阀门开闭，自动改变水流通道完成过滤器的反洗、自检过程，通过对过滤器的反冲洗，能及时清除掉过滤器中拦截的污物，避免在使用期间由于污物沉积和固结在过滤器中，造成系统出水量小或出水水质不佳。 4、安全运行：系统设置为两个过滤罐并联运行，过滤量总和大于标定流量，能有效化解冲击负荷，两个过滤罐轮流反冲洗，具有操作灵活、出水质量稳定、可靠性高等特点。6、设备运行： 1、检查电控系统：检查电源电压是否正常，接地是否可靠，所有接头是否牢固，连接点线无破损，线槽桥架是否完好，然后合闸通电，检查仪表仪器指示是否正常。 2、检查管阀系统：将控制面板上转换开关点动到“手动”位置，关闭出水阀、排污阀，打开进水阀，检查管路连接是否存在跑冒滴漏现象； 3、清洗安装垃圾：打开进水阀、排污阀，关闭出水阀冲刷设备和管道内部存留杂物； 4、初运行：将控制面板上转换开关点动到“自动”位置，所有阀门自动回位，打开设备进出水口手动阀门，设备进入自动运行状态； 5、正常运行：根据水质情况修正排污时长和排污周期，使设备始终处于较佳运行状态； 6、反冲洗：根据设定的时间或压差启动反冲洗程序，两者互补，连续两次反洗后仍不能降低压差，则声光提醒清洗滤元； 7、清洗方法：打开壳体法兰，取出滤元。可用10%以下的硝酸溶液，或3%以下的盐酸溶液，或10%以下的NaoH溶液在常温下浸泡，再用清水洗净。具体选择用酸洗或碱洗，应视过滤液中杂质容易溶于酸或碱来选择。7、设备配置：
序号 | 部件名称 | 规格型号或说明 | 数量 | 单位 | 备 注 |
1 | 过滤器 | |
a | 壳体 | SS304，φ219 | 2 | 个 | |
b | 滤元 | 钛合金骨架，陶瓷烧结 | 8 | 支 | |
2 | 阀门管件及撬架 | |
a | 管道 | SS304不锈钢管 | | | 国标 |
b | 电动阀 | DN32电动阀，220v/50Hz， | 6 | 个 | -
|
c | 手动阀 | DN32，220v/50Hz | 2 | 个 | |
d | 撬架 | 900*1500碳钢 | 1 | 套 | 国标 |
3 | 控制系统 | |
a | 控制器 | S7-200 | 1 | 套 | 西门子 |
b | 触摸屏 | 7寸 | 1 | 台 | 威纶 |
c | 电导率 | | 1 | 套 | |
d | 压力传感器 | 4-20MA | 1 | 套 | |
e | 辅助电器 | | 1 | 套 | |
8、工艺图框
